Elektrotechnické projektování
Katalog > Průmyslová automatizace > Konstrukční práce ►
Pro projektování elektroinstalací jednoúčelových strojů a konstrukci rozvaděčů používáme konstrukční systém EPLAN Electric P8 s nadstavbou Pro Panel umožňující 3D konstrukci rozvaděčů. Systém EPLAN používáme v nejnovější dostupné verzi díky servisní smlouvě se společností EPLAN ENGINEERING CZ, s.r.o.
Systém EPLAN nám umožňuje rychle vytvářet kvalitní elektrodokumentaci s využitím současných standardů a docílit tak uspokojení náročných požadavků zákazníků. Databázová architektura systému odbourává zdlouhavé opakované zadávání shodných dat do jednotlivých částí dokumentace, čímž značně eliminuje vznik chyb.
V oblasti konstrukčních prací elektro od nás zákazník dostane kvalitní dokumentaci ve formátu PDF s funkčními křížovými odkazy, kusovníky a mechanickými výkresy, případně elektronickými přístroji. Samozřejmostí je možnost dodávky tištěné dokumentace, standardně na formátech A4 a A3, dle typu informací v černobílé nebo barevné podobě. Součástí konstrukčních služeb je i konstrukční dozor při realizaci a spolupráce na uvedení zařízení do provozu.
Specializujeme se na konstrukci řídících systémů pro vakuové aparatury a jednoúčelové stroje. V této oblasti máme mnohaleté zkušenosti s realizací zakázek v ČR i zahraničí.
Ukázky realizací:
Projekt elektroinstalace pracoviště vakuového sušení tlumivek a kondenzátorů – SIEMENS LOGO!8 a ControlWeb8
Projekt elektroinstalace dusíkové stanice - plánování kapacity pro jednotlivé technologie se vzdáleným sledováním pomocí PC
Projekt elektroinstalace ovládání pneumatického manipulátoru přípravku pro urychlovač částic
SIEMENS LOGO!8, HMI, DPS, SOLIDWORKS
Projekt elektroinstalace vakuové pece pro sušení kondenzátorů – SIEMENS LOGO!8 a ControlWeb8
Řídící systém pro řízení malé laboratorní vakuové pece – SIEMENS LOGO! 6

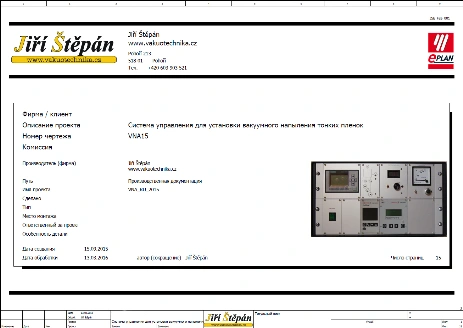

Ukázka
dokumentace ze systému EPLAN v ruštině

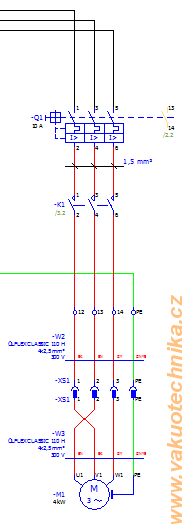

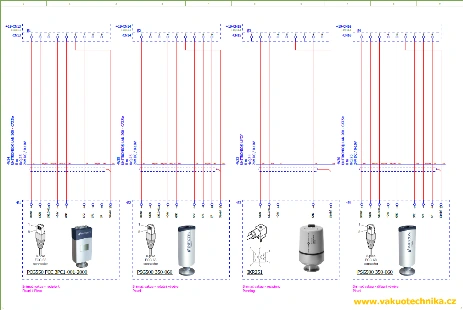

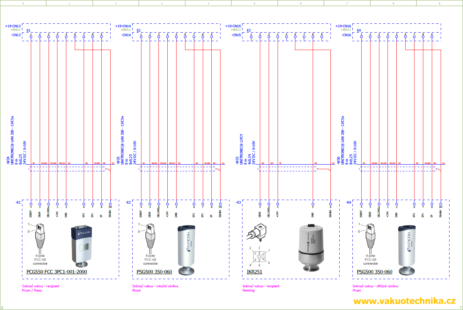

Ukázka dokumentace ze systému EPLAN

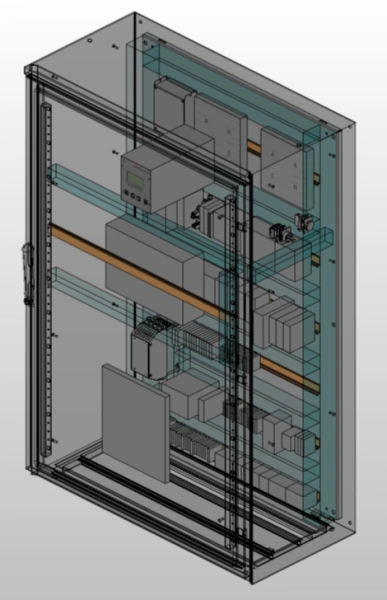

Rozvaděč
se řídícím systémem vakuové pece – PLC Schneider Electric,
jednotky DataLab pro sběr dat a systém Control Web

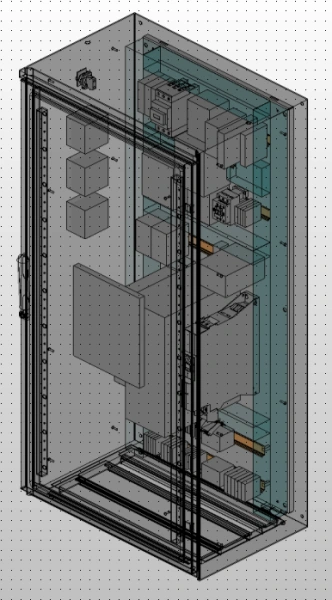

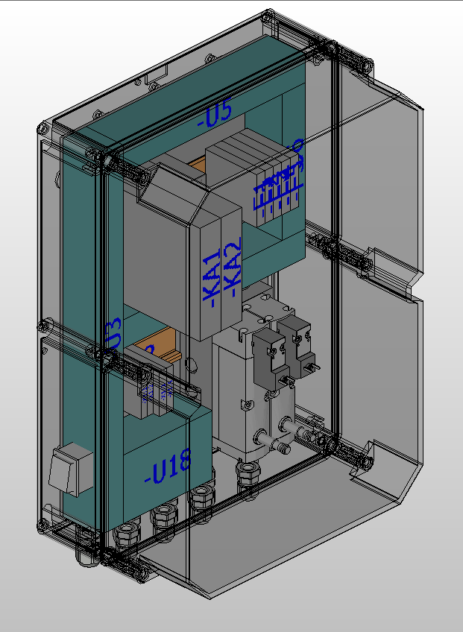

Rozvaděč
pro řízení výkonu odporového topení vakuové pece a pohon
manipulátoru s frekvenčním měničem

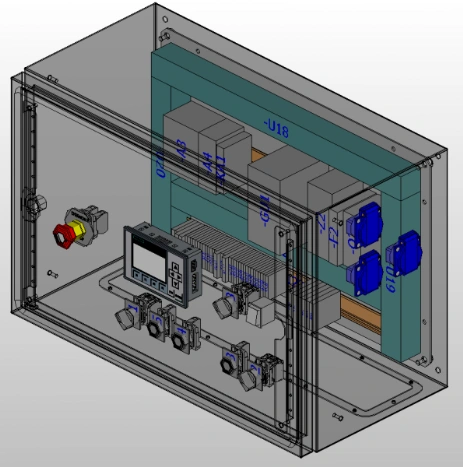

Řídící
systém pro přesnou regulaci otáček lapovacího zařízení –
SIEMENS LOGO! 8

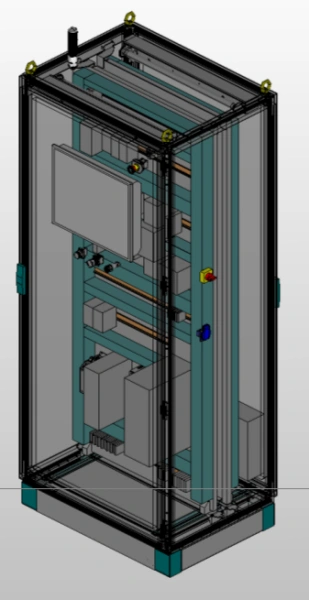

Rozvaděč
se řídícím systémem vakuové pece – PLC Schneider Electric,
jednotky DataLab pro sběr dat a systém Control Web
