Co je Control Web?
Systém Control Web je jednotné programové prostředí pro vývoj a provozování aplikací v oblastech automatizačních a informačních technologií. Systém nabízí mnohem víc než pouhý SCADA systémem.
Control Web je rozhodně cenově přístupným nástrojem, který umožňuje levné a rychlé realizování nejen průmyslových řídících a vizualizačních aplikací. Rovněž je vhodným řešením pro tvorby rozsáhlých podnikových distribuovaných aplikací s velkým množstvím měřených bodů a operátorských obrazovek, pracujících na řadě počítačů zapojených do sítě. Je to ideální nástroj pro laboratorní a studijní aplikace, který si snadno poradí s laboratorními a testovacími úlohami, neboť dokáže úlohy simulovat, vizualizovat, automaticky měřit a tisknout protokoly. Jednotné prostředí poskytuje programátorům aplikací komponenty a služby včetně grafického vývojového prostředí pro rychlé vyřešení náročných požadavků kladených na současné moderní systémy.
Podrobnější informace o systému Control Web naleznete na stránkách jeho výrobce https://www.mii.cz
Námi dodávané aplikace v systému Control Web jsou zpravidla typu SoftPLC, tj. aplikace sloužící pro přímé řízení procesů a současnou vizualizaci. Samozřejmě součástí takové aplikace je sběr a zpracování dat. Aplikace jsou provozovány na počítačích různé architektury dle způsobu použití, od klasických stolních PC, notebooků, výkonných průmyslových PC až po Embedded PC.
Samozřejmě mnoho dodaných aplikací také slouží pouze pro sběr a zpracování dat z technologických procesů. Například měření parametrů výrobků při výstupní kontrole, různé zkušebny, monitorování klimatu ve výrobním provoze a podobně.
Aktuálně využíváme poslední verzi systému s označením 9. Samozřejmě stále dodáváme aplikace na předcházejících verzích 8, 7 a 6.1, případně i na verzi 5.
Ukázky některých aplikací
Projekt elektroinstalace dusíkové stanice - plánování kapacity pro jednotlivé technologie se vzdáleným sledováním pomocí PC. PLC přijímá požadavky na příděl dusíku pro 8 technologických zařízení a v předdefinovaném přednostním algoritmu přiděluje dusíkovou kapacitu jednotlivým zařízením. Zároveň monitoruje stav zásob dusíku v zásobnících. Další zařízení lze připojit pomocí LAN protokolů. Celé zařízení je monitorováno a ovládáno pomocí SCADA aplikace vytvořené v prostředí ControWeb8, běžící na PC v místní počítačové síti.
Řídící systém termovakuové komory - návrh nového řídicího systému pro termovakuovou komoru sloužící k testování komponent do leteckého a kosmického průmyslu. Software se stará o řízení logiky samotné aparatury dle uživatelem vytvořené receptury. A zajišťuje sběr naměřených dat do databáze k dalšímu zpracování. Systém běží na Windows 10 IoT a ControlWeb8.
Projekt elektroinstalace pracoviště vakuového sušení tlumivek a kondenzátorů – PLC řídí společný vakuový čerpací agregát pro evakuaci dvou vakuových pecí a automatizuje výrobní proces. Technologie je řízena pomocí PC se SCADA aplikací vytvořené v prostředí ControlWeb8. PC slouží jako HMI pro obsluhu, konfiguraci a monitorování technologie. PC s PLC komunikuje pomocí protokolu Siemens S7TCP/IP.
Projekt elektroinstalace vakuové pece pro sušení kondenzátorů – řídící systém založený na PLC SIEMENS LOGO!8. Místo TXT displeje nebo HMI panelu je použito PC s OS Windows 10 IoT a SCADA aplikací vytvořené v prostředí ControlWeb8. PC slouží pro obsluhu, konfiguraci a monitorování technologie. PC s PLC komunikuje pomocí protokolu Siemens S7TCP/IP. Pomocí téhož protokolu komunikuje s dusíkovou stanicí a získává informaci o dostupnosti dusíku. SCADA aplikace je navržena jako distribuovaná a umožňuje napojení na centrální velín provozu.
Rekonstrukce školní vakuové napařovací aparatury TESLA UP858 - jednalo se o kompletní rekonstrukci aparatury včetně elektroinstalace a dodávkou nového řídicího systému. O řízení aparatury se stará PLC SIEMENS LOGO!8 a jako HMI je použito PC se systémem ControlWeb8. Na PC běží specializovaný software pro měření depozice tenkých vrstev a další systémy.

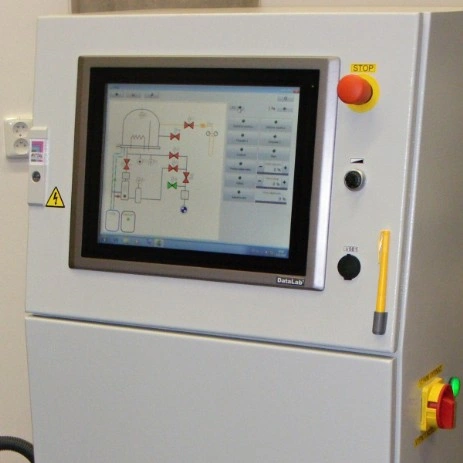

Řídící systém pro vysokoteplotní vakuové pece. Systém byl původně navržen pro rekonstrukci vakuové pece Tesla PZ865. Postupně byl modifikován pro několik dalších pecí jako je Tesla PZ810, nové pece firmy PZP Komplet a.s. a naposledy pro pec VP450. Řídící systém má společné jádro pro všechny dosud aplikované systémy a s hardwarem pecí komunikuje pomocí ovladače upraveného na míru konkrétní aparatuře. V současné době je software lokalizováno do češtiny, angličtiny a ruštiny. Systém může běžet na jakémkoliv PC s operačním systémem Windows XP a novějším. Jako komunikační hardware je zpravidla použito systému DataLab, ale je možné využít cokoliv jiného, včetně PLC. Software zajišťuje kompletní řízení, včetně regulace teploty, sběr dat a jejich vyhodnocení.
