DIP8L - 8 x spínač s LED pro montáž na DIN lištu

DIP8L
Technické parametry:
Rozměry v pouzdru na DIN lištu
75x93x53 mm
Rozměry samotné DPS
72x72x22 mm
Rozteč montážních otvorů pro montáž samotné DPS
62x62 mm
Průměr montážních otvorů v DPS
3,2 mm
Provozní teplota
-10...55 °C
Napětí signalizace
6 V, 12 V, 24 V
Elektrická životnost
2000 cyklů
Max. napětí spínačů
24V AC/DC
Max. proud kontaktem spínače
25 mA
Montáž vodičů
šroubové svorky
Volitelně pojistka (max. 1,5A, 24V AC/DC) nebo 2x dioda se signalizací

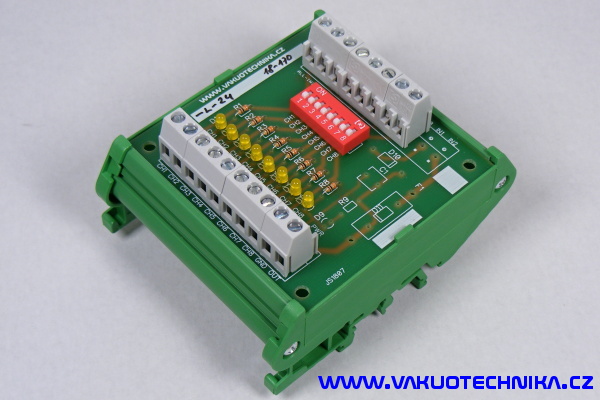

    DIP8L je 8x spínač se signalizací pro montáž na DIN lištu. Modul je navržen jako konfigurační přepínač pro MaR aplikace. Čtvercový rozměr desky 72x72 mm umožňuje otočení desky v držáku dle potřeb aplikace. Modul lze objednat i bez držáku na DIN lištu a namontovat jej pomocí čtyř šroubů M3.
    Modul je vyráběný na zakázku. Dodací termín je zpravidla 10 až 20 dnů. Typizované konfigurace objednávejte dle níže uvedené tabulky. Na zakázku lze dodat i odlišné konfigurace.
E72-DIP8
DIP8L - 8 x spínač s LED pro montáž na DIN lištu
Skladem
1 060,00 Kč (bez DPH)
Přidat
DPS-DIP8
DIP8L - 8 x spínač s LED, bez držáku na DIN lištu
Skladem
910,00 Kč (bez DPH)
Přidat
Objednací číslo:
Vložením do košíku modul poptáte
E72-
DIP8-
L-24-
FU-
C001
Provedení na DIN lištu, 8x spínač, signalizace 24V, pojistkový držák, kondenzátor 100nF
E72-
Provedení s držákem na DIN lištu
DPS-



Provedení bez držáku na DIN lištu


L-00-

Provedení bez signalizace stavu


L-06-

Napětí signalizace stavu 6 V


L-12-

Napětí signalizace stavu 12 V


L-24-

Napětí signalizace stavu 24 V



FU-C000Volitelná pojistka bez kondenzátoru



FU-C001Volitelná pojistka s kondenzátorem 100nF



FU-C100Volitelná pojistka s kondenzátorem 100uF



D-SKVolitelná 2 x dioda společná katoda, bez signalizace



D-SKLVolitelná 2 x dioda společná katoda, se signalizací



D-SAVolitelná 2 x dioda společná anoda
