Průchodky koaxiální s BNC konektorem
Jednostranné koaxiální průchodky pro HV a UHV použití. Na straně atmosféry je BNC konektor, na straně vakua je elektroda. BNC konektory pro připojení kabelu na straně atmosféry jsou součástí dodávky.
Technické parametry:
Impedance | 48 – 52 Ω |
Izolátor | Keramika z oxidu hlinitého |
Materiál elektrody a příruby | Nerezová ocel |
Připojení konektoru | Bajonet |
Typ kabelu | RG-58U |
Montáž průchodky | Vakuový rychlospoj |
Vakuové aplikace | HV a UHV |
| Teplotní rozsah (nutno zvolit odpovídající typ těsnění) | s CF přírubou -200 … +450°C s KF přírubou do + 150°C |
Max. rychlost změny teploty | 25°C/min |
Max. proudová zatížitelnost kontaktu | 3A |
Max. napětí | 500V |
Teplotní rozsah konektoru na straně atmosféry | -65°C … +165°C |
Koaxiální průchodka s BNC konektorem
ISO-KF16, 50 Ω, 500V/3A
ISO-KF16, 50 Ω, 500V/3A
| Dostupnost: 1 |
3 016,42 Kč(bez DPH)
Přidat
Koaxiální průchodka s BNC konektorem
ISO-KF40, 50 Ω, 500V/3A
ISO-KF40, 50 Ω, 500V/3A
Dostupnost a cena na dotaz
0,00 Kč(bez DPH)
Přidat

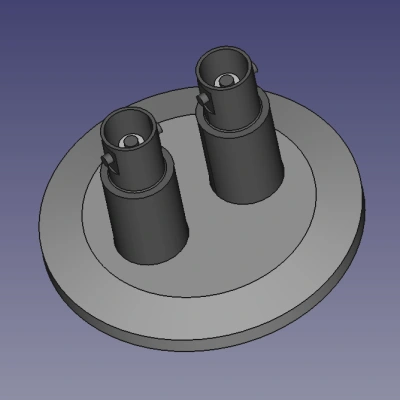

Koaxiální průchodka s BNC konektorem
ISO-KF40, 2 x BNC konektor, 50 Ω, 500V/3A
ISO-KF40, 2 x BNC konektor, 50 Ω, 500V/3A
Dostupnost a cena na dotaz
0,00 Kč(bez DPH)
Přidat

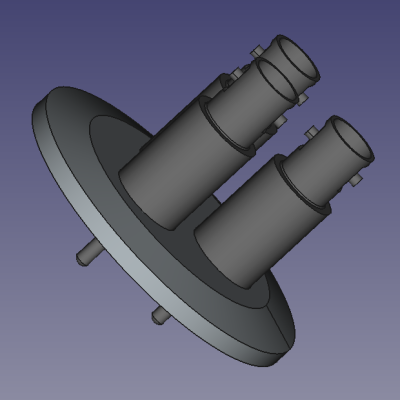

Koaxiální průchodka s BNC konektorem
ISO-KF40, 3 x BNC konektor, 50 Ω, 500V/3A
ISO-KF40, 3 x BNC konektor, 50 Ω, 500V/3A
Dostupnost a cena na dotaz
0,00 Kč(bez DPH)
Přidat
Koaxiální průchodka s BNC konektorem
ISO-KF50, 3 x BNC konektor, 50 Ω, 500V/3A
ISO-KF50, 3 x BNC konektor, 50 Ω, 500V/3A
Dostupnost a cena na dotaz
0,00 Kč(bez DPH)
Přidat

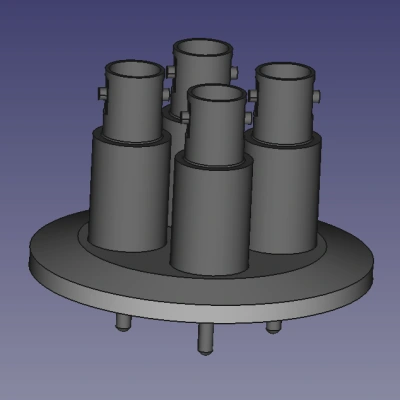

Koaxiální průchodka s BNC konektorem
ISO-KF40, 4 x BNC konektor, 50 Ω, 500V/3A
ISO-KF40, 4 x BNC konektor, 50 Ω, 500V/3A
Dostupnost a cena na dotaz
0,00 Kč(bez DPH)
Přidat
Koaxiální průchodka s BNC konektorem
ISO-KF40, 4 x BNC konektor, 50 Ω, 500V/3A
ISO-KF40, 4 x BNC konektor, 50 Ω, 500V/3A
Dostupnost a cena na dotaz
0,00 Kč(bez DPH)
Přidat

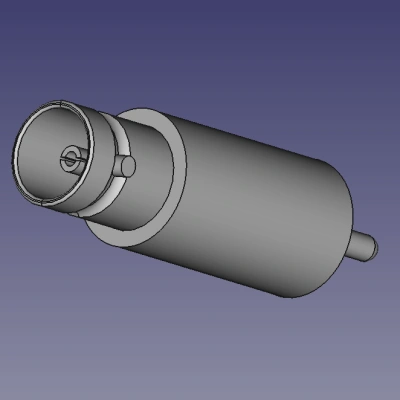

Koaxiální průchodka s BNC konektorem
bez příruby, 50 Ω, 500V/3A
bez příruby, 50 Ω, 500V/3A
| Dostupnost: 1 |
1 127,00 Kč(bez DPH)
Přidat
BNC průchodky lze objednat i s jiným typem průchodky, nebo v sestavách multi-průchodek vyráběných na zakázku.
